30А-142
30А-142 – двухполосный громкоговоритель, использовался в комплексах кинотеатральной звуковоспроизводящей универсальной аппаратуры типа КЗВП-30 и других. Предназначен для работы в стационарных условиях, когда к качеству звуковоспроизведения предъявляются повышенные требования [1]. В громкоговорителях использовались головки типа 4А-32-5 и 1А-20-1 [1]. Использован ВЧ-рупор компактной конструкции. Передняя панель затянута тканью. Основные характеристики из [1] приведены в таблице.
| Типы головок | 4А-32-5, 1А-20-1 |
| Тип оформления | Фазоинвертор (НЧ), рупор (ВЧ) |
| Паспортная мощность, Вт | 12 |
| Сопротивление, Ом | 16 |
| Диапазон воспроизводимых частот при неравномерности ЧХ не более 14 дБ, Гц | 71-12500 |
| Размер, мм | 405х520х840 |
| Масса, кг | 40 |
В громкоговорителях 30А-142 установлен фильтр, унифицированный с громкоговорителями 30А-218 (плата Ю.48.87.833).

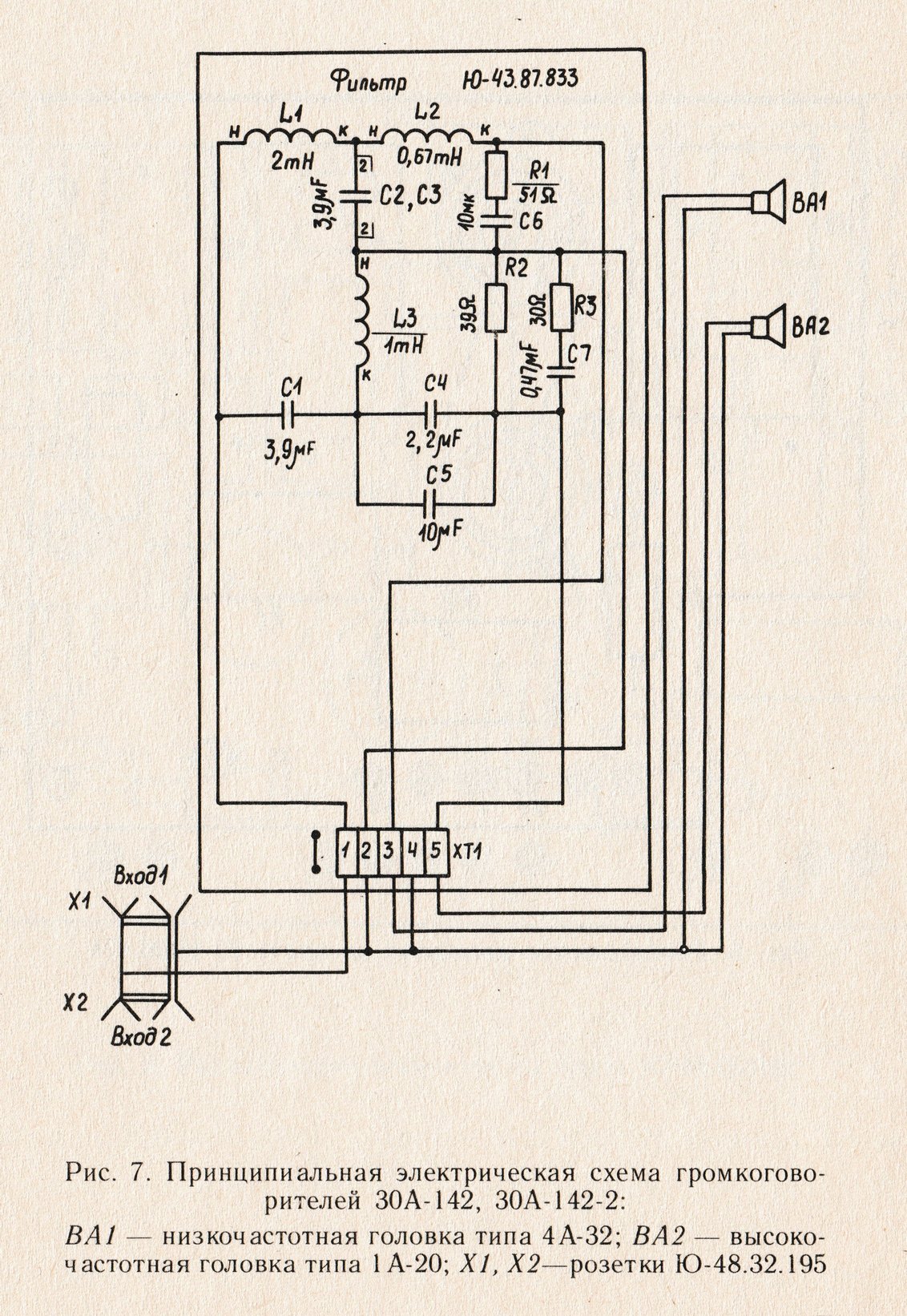

Схема фильтра громкоговорителей 30А-142 и 30А-218 из [1]. В шифре опечатка: напечатано Ю-43., должно быть Ю-48.
Литература
- [1] Комплекс звуковоспроизводящей универсальной аппаратуры типа КЗВП-30. Техническое описание и инструкция по эксплуатации Ю-30.40.030 ТО. Л.: ЛОМО, 1991.
